Jalousie

Programmieranleitung

  1. Werkseinstellung
  2. Fernbedienung mit Sonnenschutzanlage verbinden
  3. Laufrichtung überprüfen
  4. Endlagen einstellen
  5. Einstellen der Lamellenposition auf "OFFEN"
  6. Netzwerk zurücksetzen
  7. LED Motorkontrollleute

1. Werkseinstellung

Im Lieferzustand sind weder Fernbedienung noch Hub angeschlossen. Die Endlagen und der Motor sind bereits werkseitig auf das ausgelieferte Produkt voreingestellt. Falls vor einer Neuprogrammierung die Motoreinstellung unbekannt ist, führen Sie die folgenden Schritte durch.



1.1 Prüfen des Motorentyps

Der Motor kann als 16 mm, 25 mm Jalousiemotor oder als 35 mm Jalousiemotor programmiert sein. Um den eingestellten Motorentyp abzulesen, betrachten Sie die LED-Leuchtsequenz nach dem Anschalten der Anlage.

1.1.1

Schalten Sie den Motor an, indem Sie das Stromkabel an den Akku oder den Netzanschluss anschliessen.

Kabel mit Stecker Power View

1.1.2

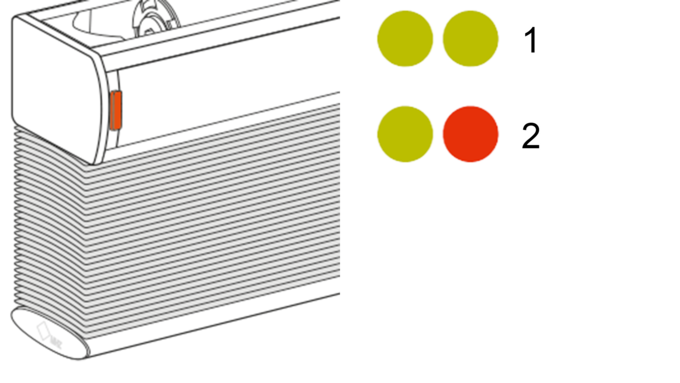

Achten Sie sofort beim Anschliessen auf die Sequenz der LED-Leuchten an der Motortaste.

Achtung: Falls der Motorentyp nicht zur vorliegenden Anlage passt, muss die Einstellung geändert werden. Verwenden Sie hierzu das PowerView® Programmierwerkzeug.

  1. 16mm Jalousie
  2. 25mm, 35mm Jalousie



(Abb. ohne Akku)

2. Eine Fernbedienung mit einer Sonnenschutzanlage verbinden

Über eine PowerView® Fernbedienung lassen sich bis zu sechs einzelne Kanäle von Anlagen bedienen (Tasten 1 – 6 im oberen Teil der Fernbedienung). Die folgenden Instruktionen ordnen eine Anlage einem Kanal zu.

2.1

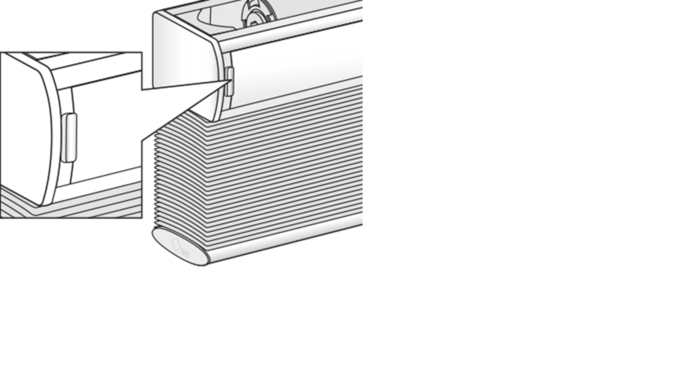

Suchen Sie die Motortaste an Ihrer Anlage.

Kopfprofil Motortaste Power View

2.2

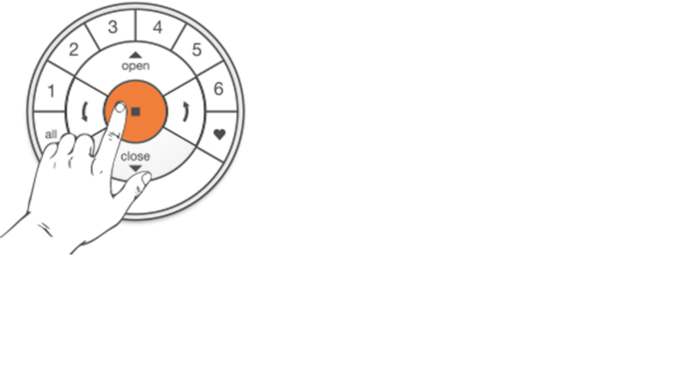

Halten Sie die [STOP-Taste] der Fernbedienung sechs Sekunden lang gedrückt.

Gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

MHZ neuer Sender

2.3

Drücken Sie die gewünschte Kanaltaste.

Fernbedienung Anleitung

2.4

Achtung: Schritte 2.4 und 2.5 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

2.5

Drücken Sie die [OPEN-Taste].

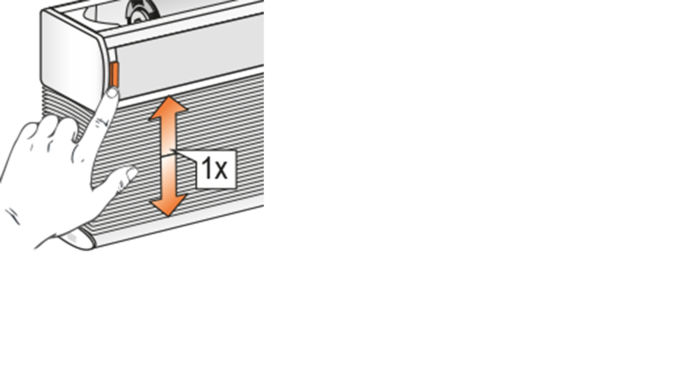

Die Anlage wird sich zweimal kurz auf und ab bewegen.

Bedienanleitung oben

2.6

Lassen Sie die Motortaste los.

Bedienanleitung für Motor

2.7

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

MHZ neuer Sender

3. Laufrichtung überprüfen

Achtung: Das Ändern der Laufrichtung ist nur möglich, wenn der Motor das erste Mal angeschlossen wird, oder wenn die Endlagen zurückgesetzt wurden. Bevor Endlagen programmiert werden, sollte die Laufrichtung überprüft und, falls nötig, korrigiert werden. Wenn die Endlagen bereits eingestellt sind und die Laufrichtung geändert werden muss, setzen Sie in jedem Fall die Endlagen zurück, bevor Sie fortfahren.

3.1 Den Motor in den Programmiermodus bringen

3.1.1

Achtung: Schritte 3.1.1 und 3.1.2 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

3.1.2

Drücken Sie die [OPEN-Taste] auf der Fernbedienung.

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung oben

3.1.3

Lassen Sie die Motortaste los.

Die LED an der Anlage leuchtet rot, um anzuzeigen, dass der Motor im Programmiermodus ist.

Bedienanleitung für Motor

3.2 Überprüfen und bestätigen

3.2.1

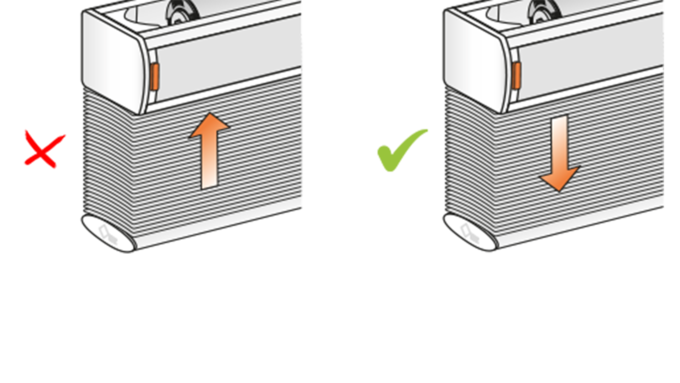

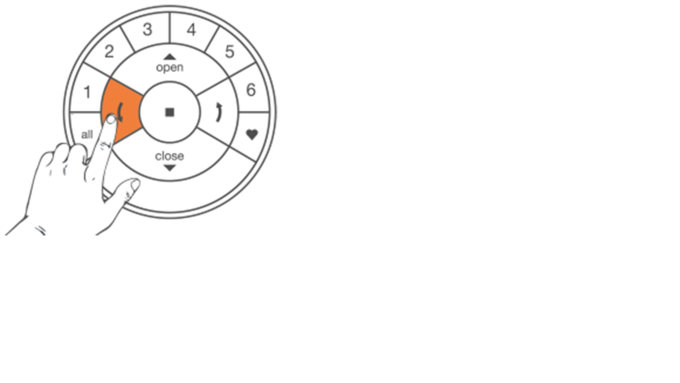

Drücken Sie die [linke Pfeiltaste], um die Laufrichtung zu prüfen.

Bedienanleitung

3.2.2

A) Falls sich die Anlage aufwärts bewegt, drücken Sie sofort die [STOP-Taste].


B) Falls sich die Anlage hinunter bewegt, drücken Sie die [STOP-Taste] und fahren Sie mit Schritt 4.1.4 fort.

Bedienanleitung Motor

3.2.3

Halten Sie die Motortaste für eine Sekunde gedrückt, um die Laufrichtung zu ändern.

Die Anlage wird sich einmal kurz auf und ab bewegen, um anzuzeigen, dass die Laufrichtung geändert wurde.

Fahren Sie mit Schritt 4.1.4 fort.

Bedienanleitung Motor

4. Endlagen einstellen

Grundsätzlich macht es keinen Unterschied, ob Sie mit der oberen oder unteren Endlage beginnen. In dieser Anleitung wird mit der oberen Endlage angefangen.

4.1 Obere Endlage

4.1.1

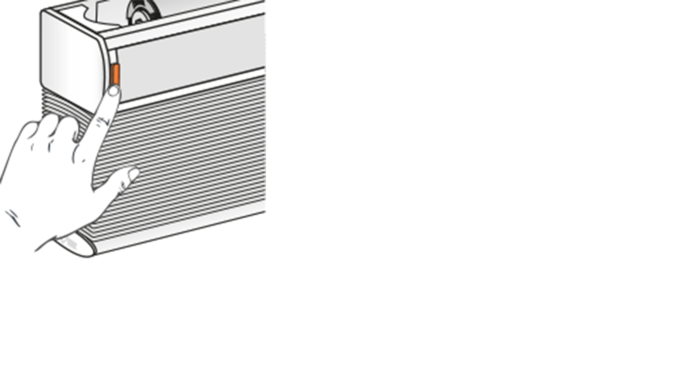

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

4.1.2

Drücken Sie die [OPEN-Taste].

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung oben

4.1.3

Lassen Sie die Motortaste los.

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.

Bedienanleitung für Motor

4.1.4

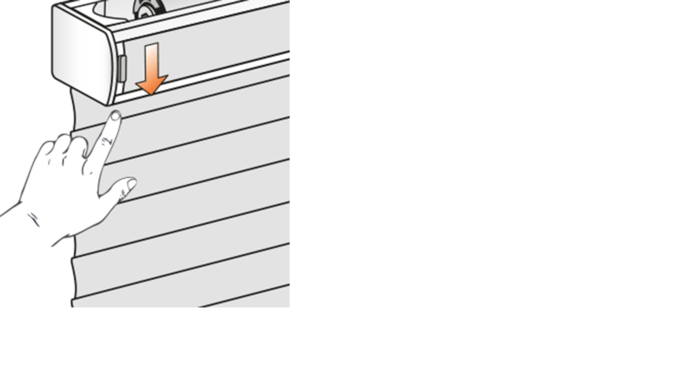

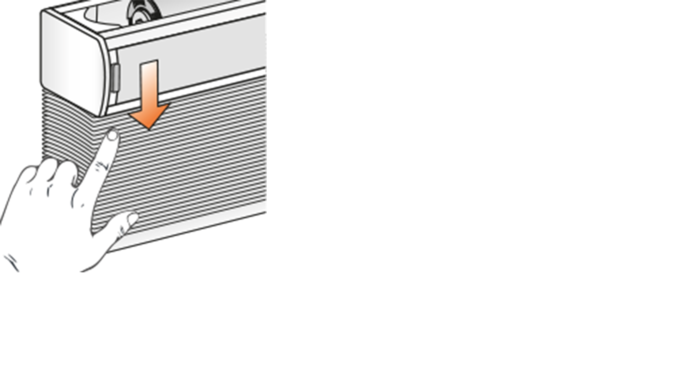

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten], um die Anlage auf etwa 20 cm unterhalb der Kopfschiene zu bringen.

4.1.5

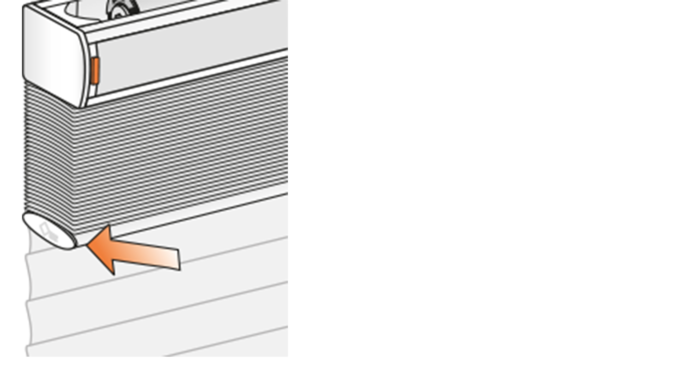

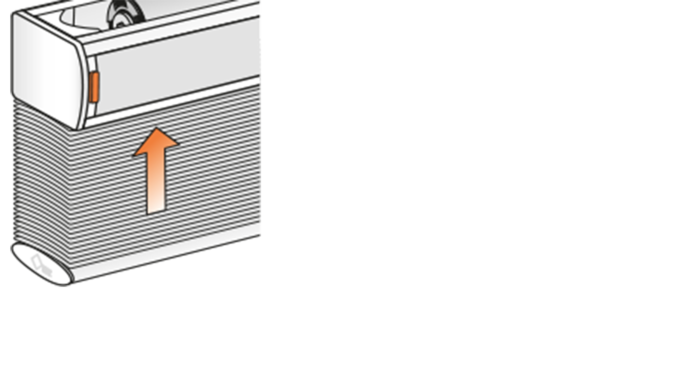

Benutzen Sie die [OPEN-Taste], um die Anlage bis an die Kopfschiene hochzufahren.

Der Motor wird dann anhalten, sobald die Kopfschiene von der Anlage berührt wurde.

Bedienanleitung Motor

4.1.6

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten], um die Anlage auf etwa 20 cm unterhalb der Kopfschiene zu bringen.

Bedienanleitung Motor

4.1.7

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus.

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

So lange gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

MHZ neuer Sender

4.1.8

Achtung: 4.1.8 und 4.1.9 müssen innerhalb von drei Sekunden durchgeführt werden!

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

4.1.9

Drücken Sie gleichzeitig die [OPEN-Taste].

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung oben

4.1.10

Lassen Sie die Motortaste los.

Die LED erlischt.

Bedienanleitung für Motor

4.1.11

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus nicht verlässt.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

MHZ neuer Sender

4.1.12

Die obere Endlage ist eingestellt!

Anmerkung: Um die obere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.1.

Bedienanleitung Motor

4.2 Untere Endlage

4.2.1

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

4.2.2

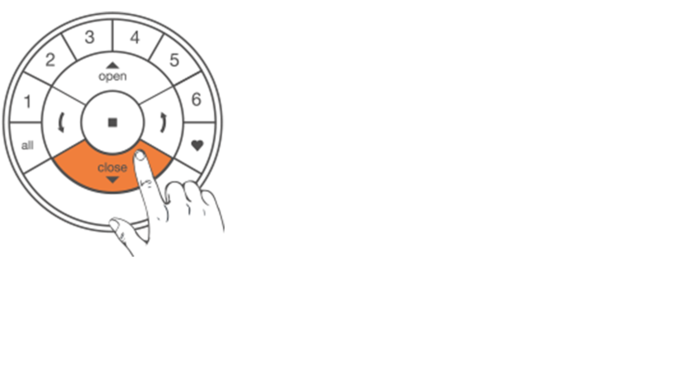

Drücken Sie gleichzeitig die [CLOSE-Taste] auf der Fernbedienung.

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.2.3

Lassen Sie die Motortaste los.

Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.

Bedienanleitung für Motor

4.2.4

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten], um die Anlage auf die gewünschte untere Position zu bringen.

Bedienanleitung Motor

4.2.5

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus!

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

So lange gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

MHZ neuer Sender

4.2.6

Achtung: 4.2.6 und 4.2.7 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor

4.2.7

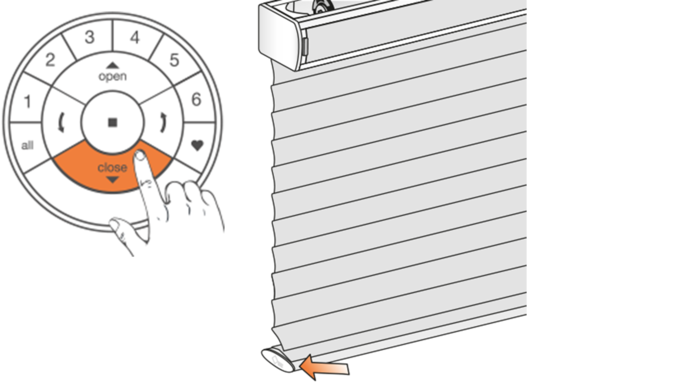

Drücken Sie die [CLOSE-Taste].

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.2.8

Lassen Sie die Motortaste los.

Die LED erlischt.

Bedienanleitung Motor

4.2.9

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

MHZ neuer Sender

4.2.10

Die untere Endlage ist eingestellt!

Anmerkung: Um die untere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.2.

Bedienanleitung Motor

4.3 Endlagen zurücksetzen (ohne Akku)

Der folgende Ablauf löscht alle Endlageneinstellungen aus dem Motorenspeicher. Er löscht nicht die Netzwerk-ID und die Kanalzuordnungen. Durch das Zurücksetzen der Endlagen wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.



4.3.1

Den Motor (das Stromkabel) vom Stromanschluss oder vom Motor nehmen und 20 Sekunden warten.

Hinweis für akkubetriebene Jalousien: Der Akku ist in der Anlage integriert. Für das Zurücksetzen der Endlagen muss die Stromversorgung getrennt werden. Das Kabel zwischen Akku und Motor kann daher nur nach dem Entfernen des Vorbauprofiles getrennt werden.

4.3.2

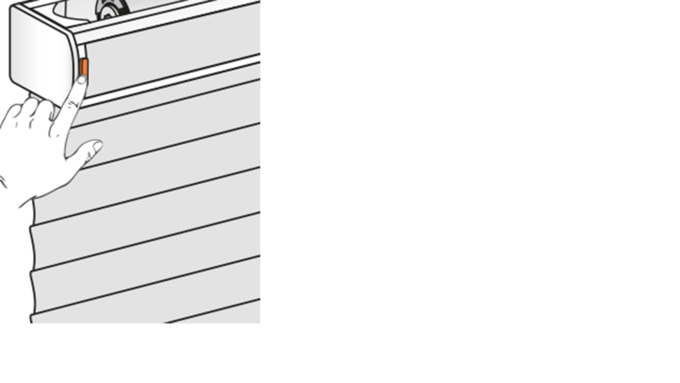

Halten Sie die Motortaste gedrückt.

Bedienanleitung Kopfprofil

4.3.3

Schliessen Sie den Motor wieder an die Stromverbindung an, während Sie die Motortaste gedrückt halten.

Bedienanleitung Kopfprofil

4.3.4

Halten Sie die Motortaste gedrückt, bis sich die Anlage einmal kurz auf und ab bewegt.

Die LED leuchtet rot/grün

Bedienanleitung Motor

4.3.5

Lassen Sie die Motortaste los.

Die Endlagen sind jetzt gelöscht.

Bedienanleitung für Motor

5. Einstellen der Lamellenposition auf "OFFEN"

Die Position OFFEN ist automatisch eingestellt, wenn der Anlagentyp im PowerView® Programmierwerkzeug ausgewählt wurde.

Achtung: Nur wenn die Einstellung der Favoriten-Position nicht zufriedenstellend ist, sollten Sie die folgenden Schritte anwenden.

5.1

Drücken Sie die Motortaste Ihrer Anlage.

Kopfprofil Motortaste Power View

5.2

Drücken Sie die gewünschte Kanaltaste.

Fernbedienung Anleitung

5.3

Drücken Sie die [CLOSE-Taste], um die Anlage vollständig herunter zu fahren. Warten Sie, bis die Lamellen vollständig geschlossen sind.

5.4

Achtung: Die folgenden zwei Schritte müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor

5.5

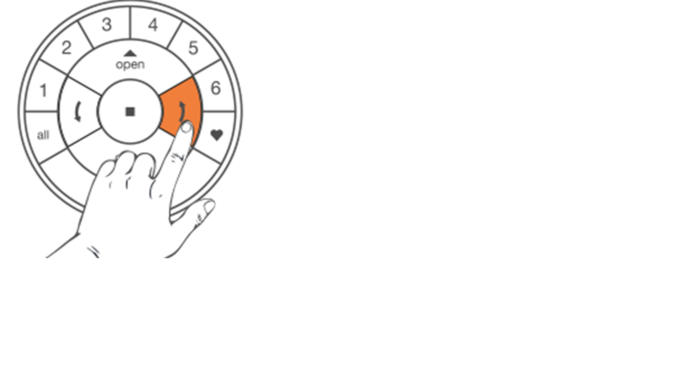

Halten Sie die [rechte Pfeiltaste] gedrückt, bis die Motorleuchte rot leuchtet.

Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.

5.6

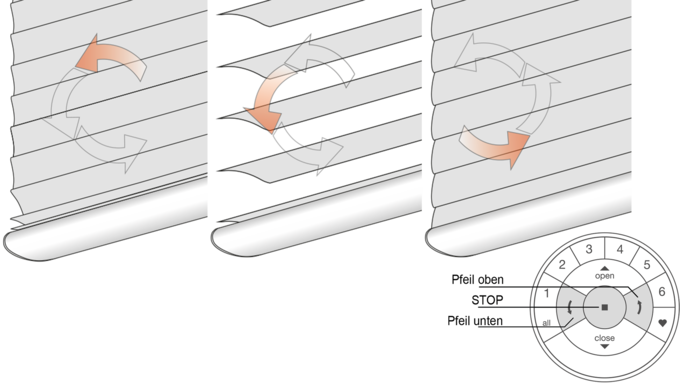

Legen Sie die maximale Rotationsposition fest.

Verwenden Sie dazu die beiden Pfeiltasten und die [STOP-Taste].

5.7

Achtung: Legen Sie keine Kanaltaste (1 – 6) auf der Fernbedienung fest!

Halten Sie die [STOP-Taste] der Fernbedienung sechs Sekunden lang gedrückt.

Halten Sie die Taste so lange gedrückt, bis die Lichter der Fernbedienung anfangen zu blinken.

MHZ neuer Sender

5.8

Achtung: Die folgenden zwei Schritte müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste an der Anlage gedrückt.

Bedienanleitung Kopfprofil

5.9

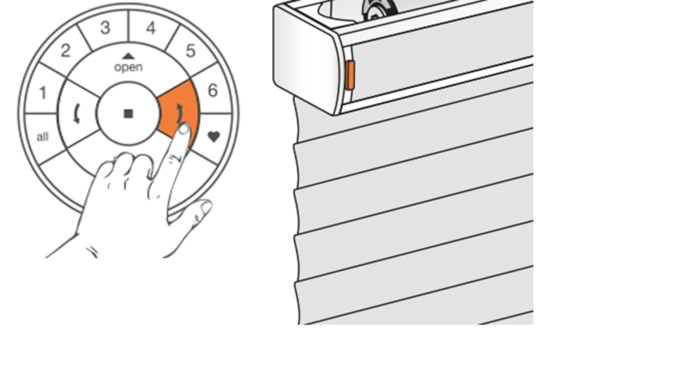

Drücken Sie die rechte Pfeiltaste.

Die Anlage wird sich einmal kurz bewegen, um anzuzeigen, dass die Position „Lamellen offen“ eingestellt wurde.

5.10

Lassen Sie die Motortaste los.

Die LED am Motor erlischt.

Bedienanleitung für Motor

5.11

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatischnach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

MHZ neuer Sender

5.12

Die Position "Lamellen offen" ist jetzt eingestellt!

6. Netzwerk zurücksetzen

Der folgende Ablauf löscht alle Netzwerkdaten, die im Motor gespeichert sind, inklusive der Netzwerk-ID und der Kanalzuteilung. Die Endlagen werden dadurch nicht gelöscht. Durch das Zurücksetzen der Netzwerkdaten wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.

6.1

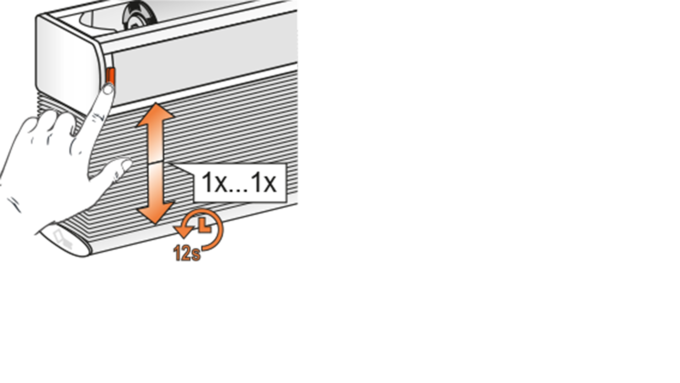

Halten Sie die Motortaste für 12 Sekunden gedrückt.

Die Anlage wird sich einmal kurz nach sechs und ein zweites Mal nach 12 Sekunden bewegen.

Bedienanleitung Motor

6.2

Lassen Sie die Motortaste nach der zweiten kurzen Bewegung der Anlage los.

Die Netzwerk-ID und Kanalzuteilungen sind gelöscht.

Bedienanleitung Motor

7. LED Motorkontrollleuchte

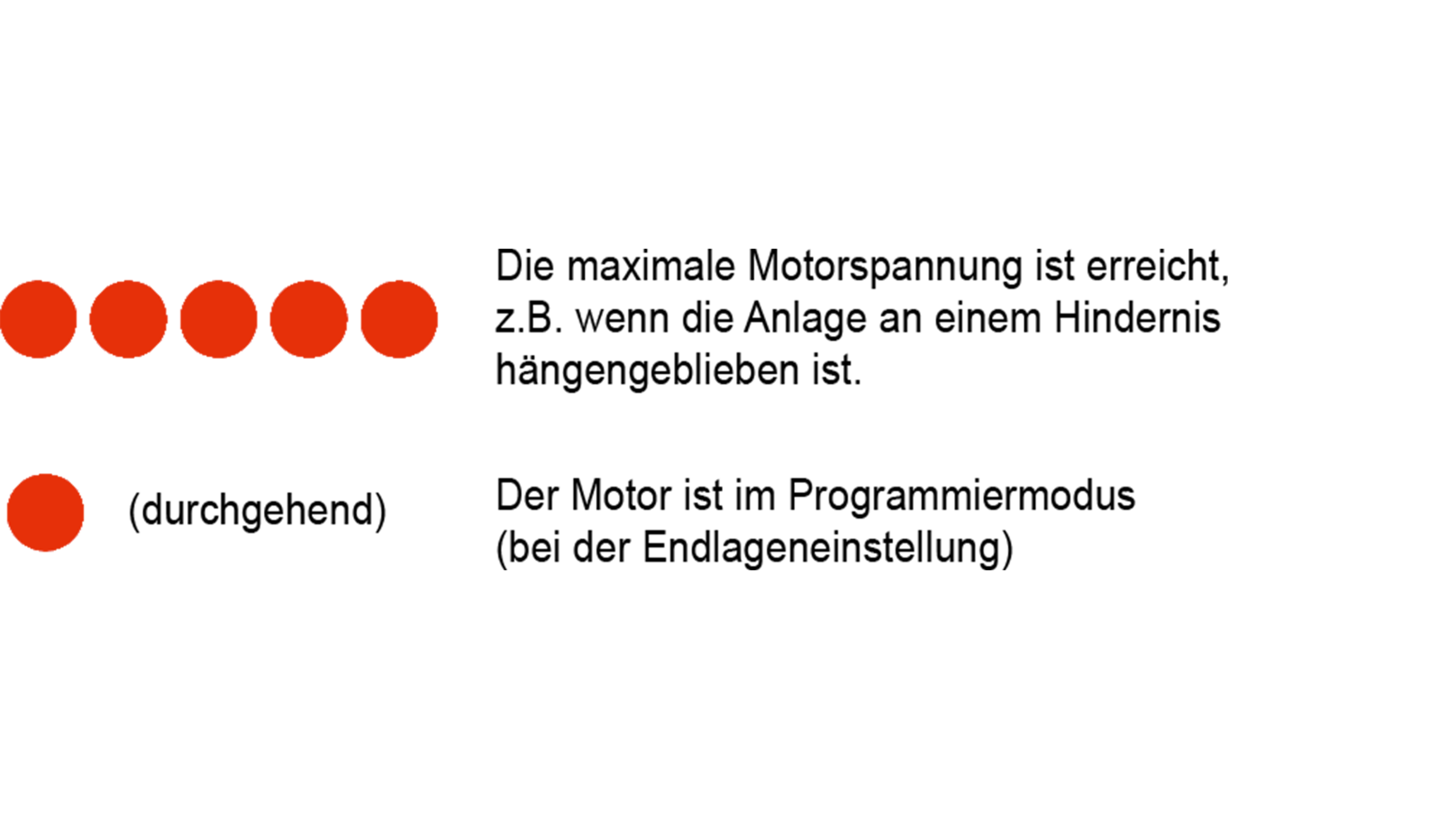

Die Motorkontrollleuchte zeigt den Motorenstatus an. Die Leuchte kann ROT oder GRÜN leuchten. Hier ist ein Überblick über die möglichen Kombinationen.

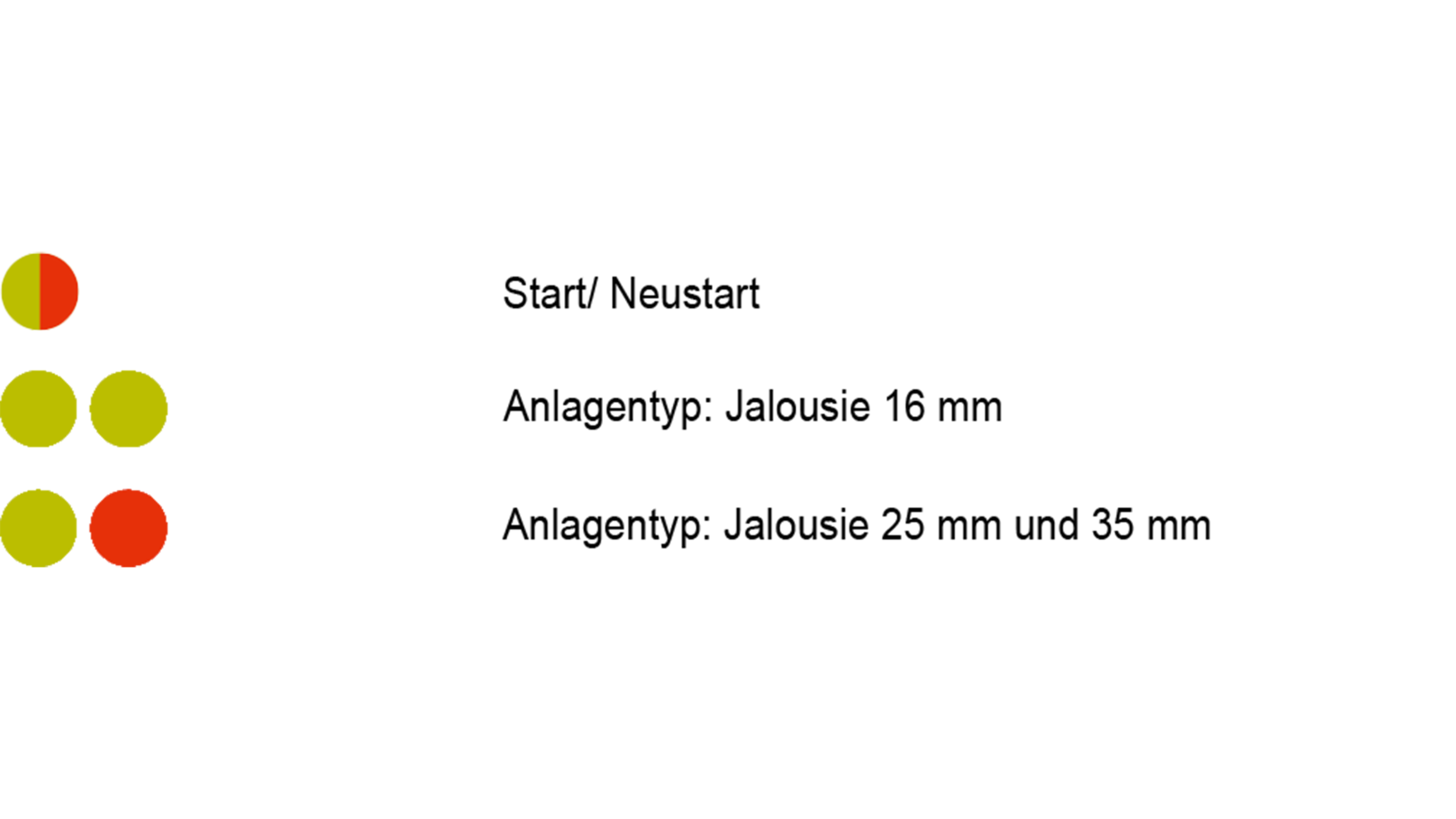

LED blinkt nach Anschalten

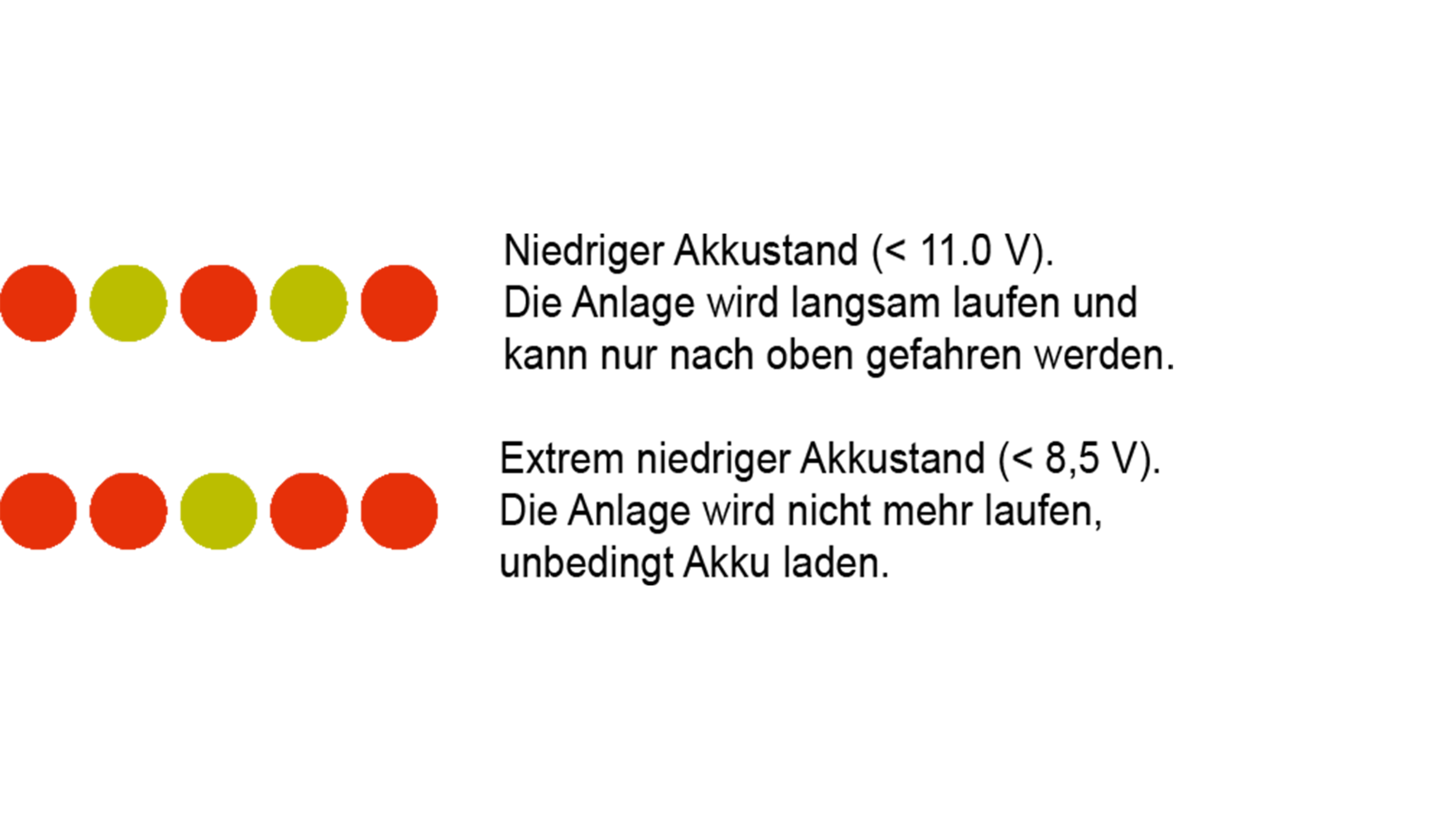

LED blinkt während des Akkubetriebs

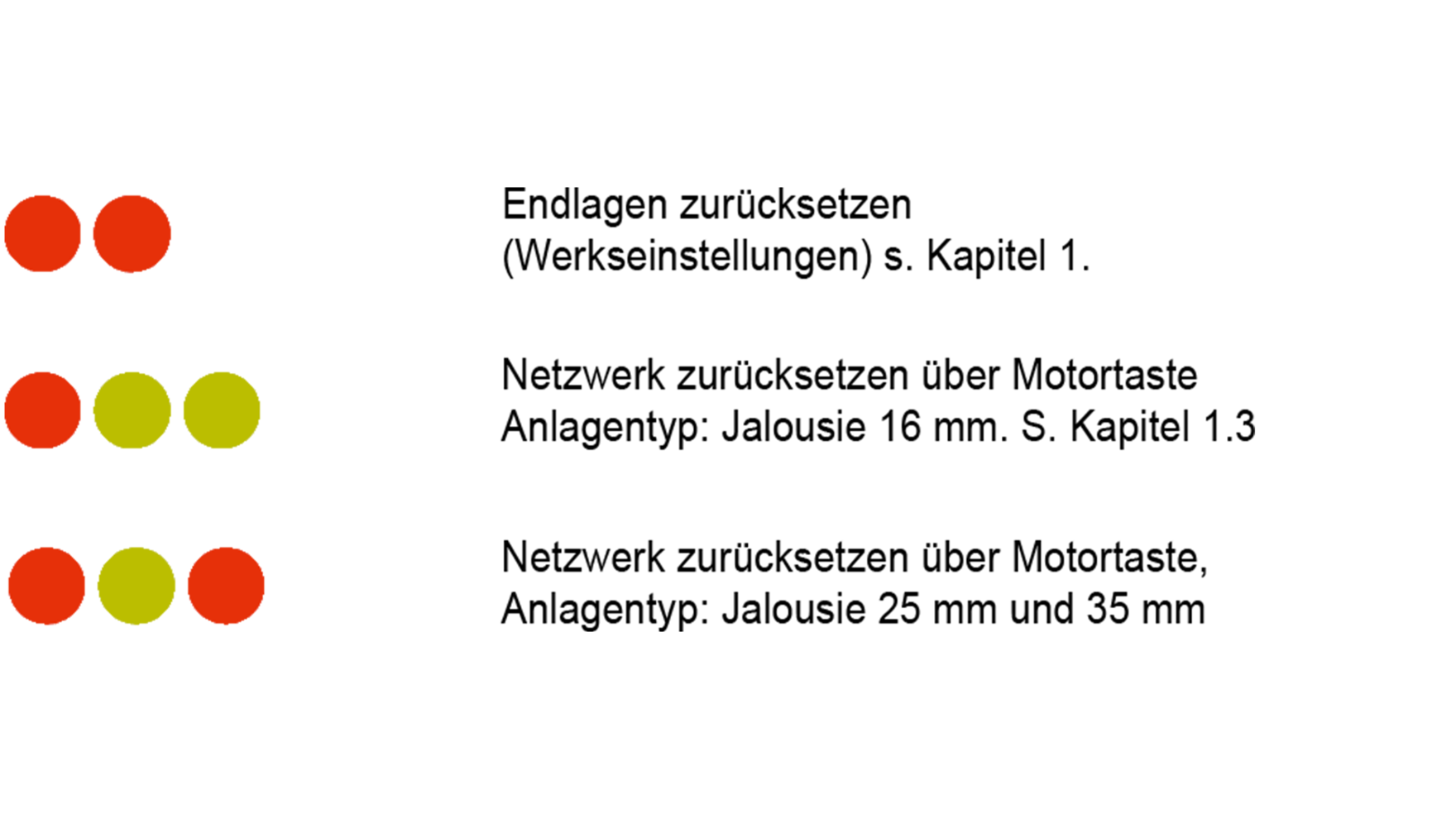

LED blinkt nach Reset
Weitere Blinksignale

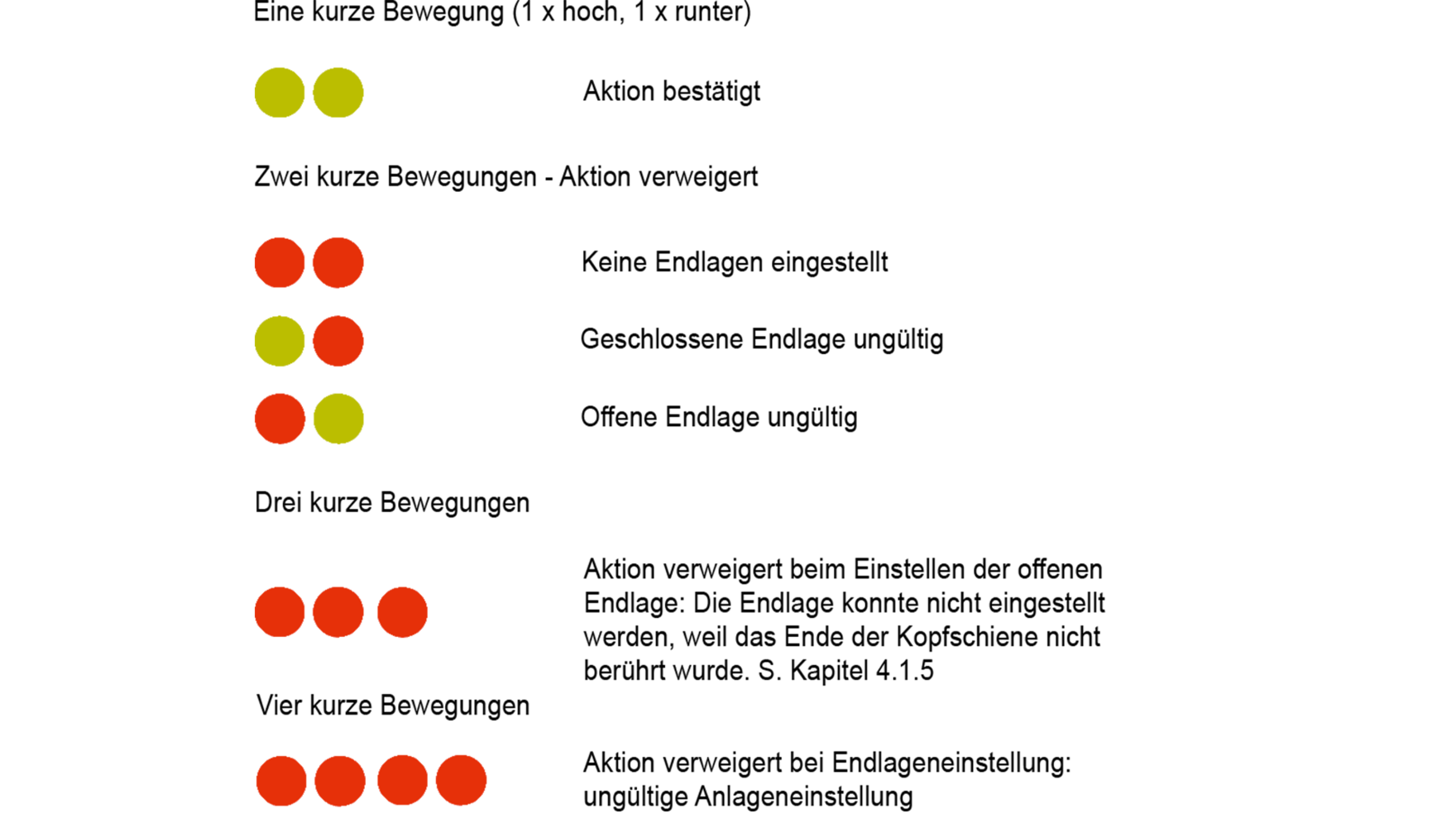

Bewegungssequenzen
LED blinkt nach Anschalten







LED blinkt während des Akkubetriebs





LED blinkt nach Reset





Weitere Blinksignale





Bewegungssequenzen





Bewegungssequenzen
