Plissee und Duette®

Programmieranleitung

  1. Werkseinstellung
  2. Fernbedienung mit Sonnenschutzanlage verbinden
  3. Laufrichtung überprüfen und ändern
  4. Endlagen einstellen
  5. Netzwerk zurücksetzen
  6. LED Motorkontrollleute

1. Werkseinstellung

Im Lieferzustand sind weder Fernbedienung noch Hub angeschlossen. Die Endlagen und der Motor sind bereits werkseitig auf das ausgelieferte Produkt voreingestellt. Falls vor einer Neuprogrammierung die Motoreinstellung unbekannt ist, führen Sie die folgenden Schritte durch.



1.1 Prüfen des Motorentyps

Der Motor kann für Freihängende Anlagen programmiert sein: Plissee, freihängend oder Duette®, freihängend. Der Motor kann ausserdem für verspannte Anlagen programmiert sein: Plissee, verspannt oder Duette®, verspannt.

Achtung: Es ist wichtig, den korrekten Motorentyp auszuwählen! Das Verhalten der Anlage ist für jeden Motorentyp etwas unterschiedlich. Damit die PowerView® App die Anlage richtig erkennen kann, wird der korrekte Motorentyp benötigt. Um den eingestellten Motorentyp abzulesen, betrachten Sie die LED-Leuchtsequenz nach dem Anschalten der Anlage.

1.1.1

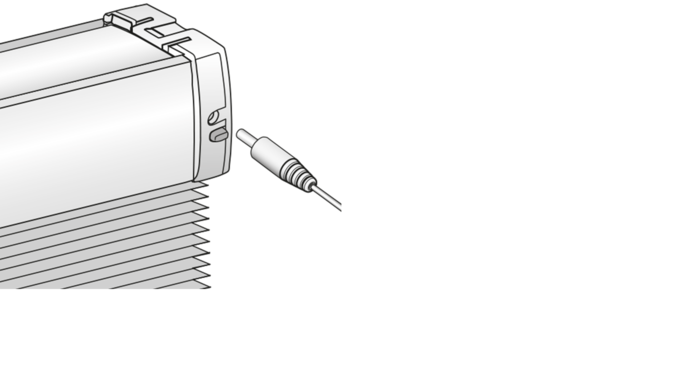

Schalten Sie den Motor an, indem Sie das Stromkabel an den Akku oder den Netzanschluss anschliessen.

1.1.2

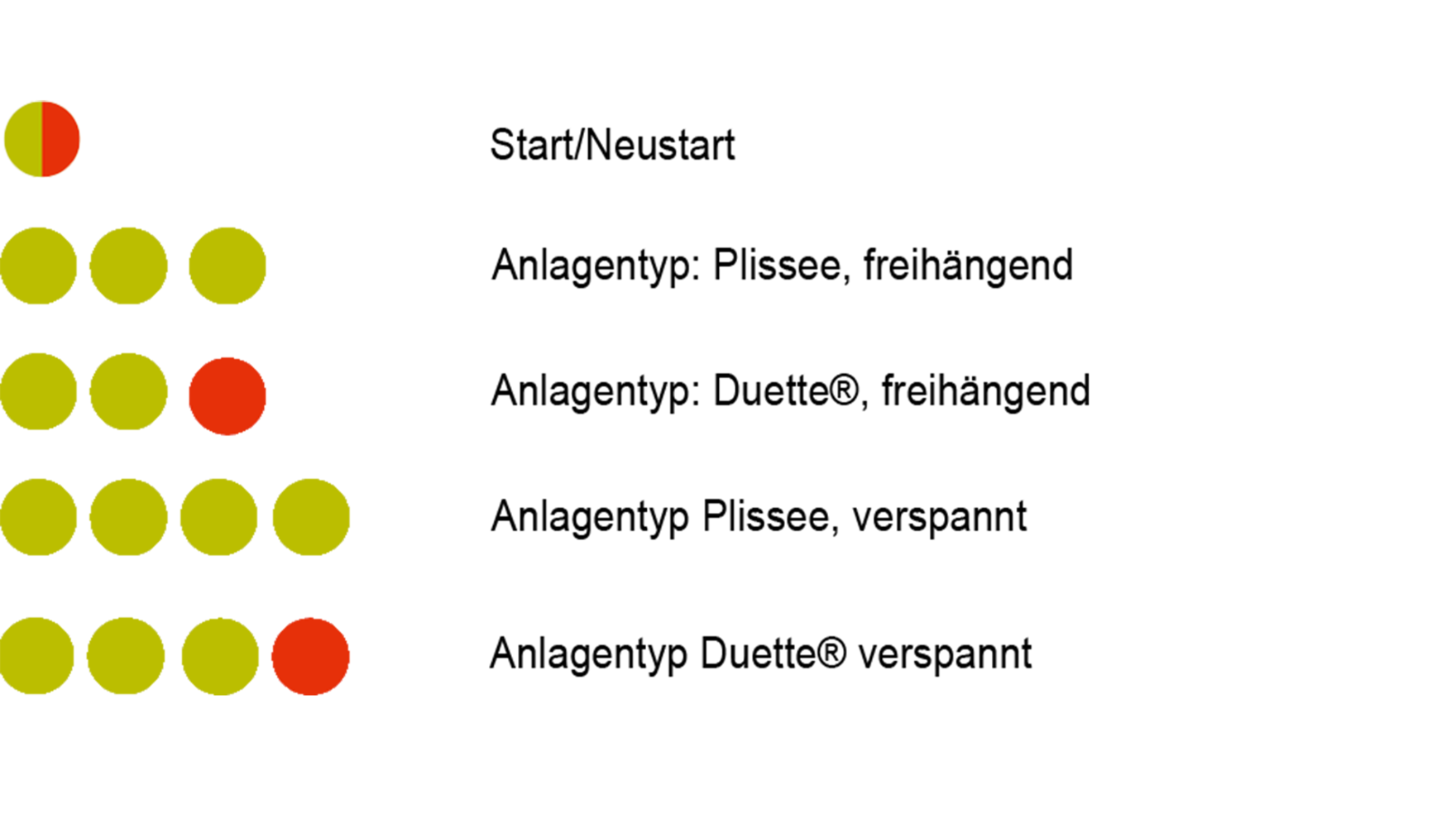

Achten Sie sofort beim Anschliessen auf die Sequenz der LED-Leuchten an der Motortaste.

  1. Plissee, freihängend
  2. Plissee, verspannt
  3. Duette®, freihängend
  4. Duette®, verspannt

2. Eine Fernbedienung mit einer Sonnenschutzanlage verbinden

Über eine PowerView® Fernbedienung lassen sich bis zu sechs einzelne Gruppen von Anlagen bedienen (Tasten 1 – 6 im oberen Teil der Fernbedienung). Die folgenden Instruktionen ordnen eine Anlage einer Gruppe zu.

2.1

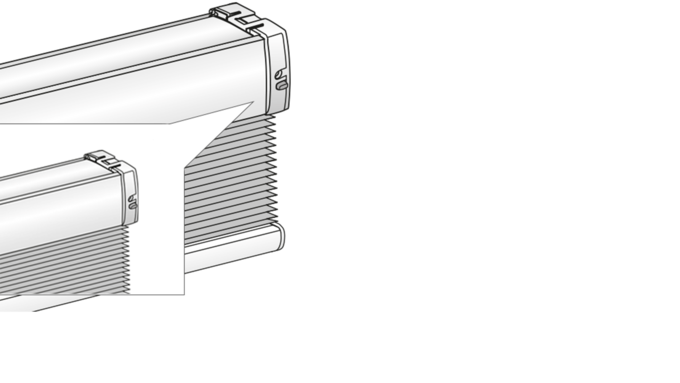

Suchen Sie die Motortaste an Ihrer Anlage.

Bedienanleitung Motortaste

2.2

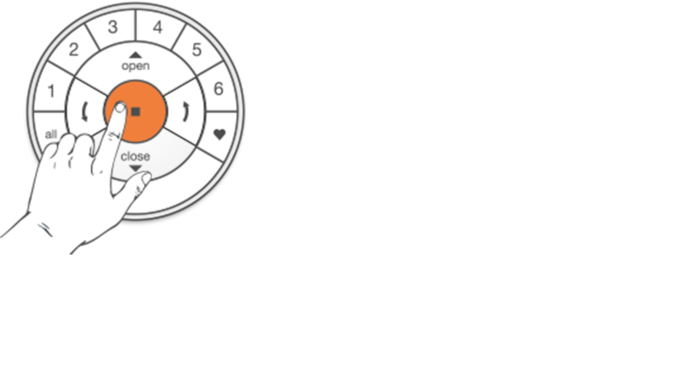

Halten Sie die [STOP-Taste] der Fernbedienung sechs Sekunden lang gedrückt.

Gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

Bedienanleitung Motor: Neuer Sender

2.3

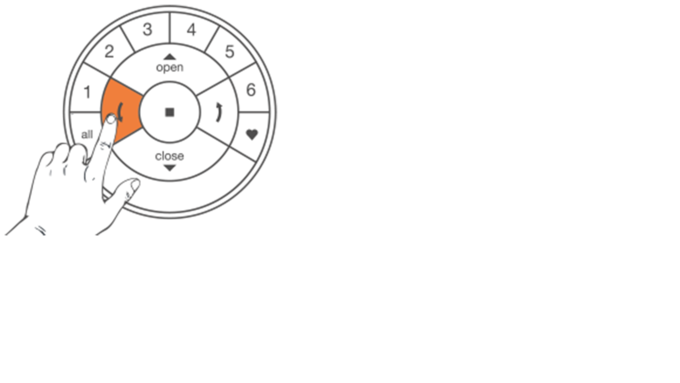

Drücken Sie die gewünschte Kanaltaste.

Bedienanleitung Motor

2.4

Achtung: Schritte 2.4 und 2.5 müssen innerhalb von drei Sekunden durchgeführt werden!

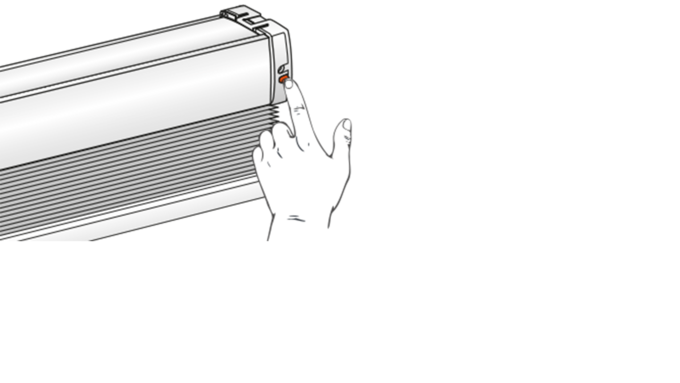

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor: einlernen

2.5

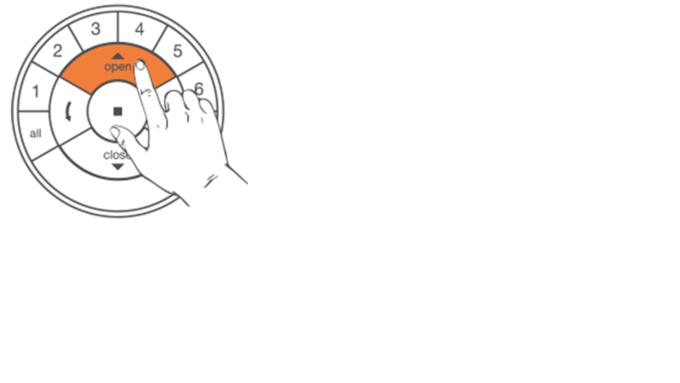

Drücken Sie die [OPEN-Taste].

Die Anlage wird sich zweimal kurz auf und ab bewegen.

Bedienanleitung Motor

2.6

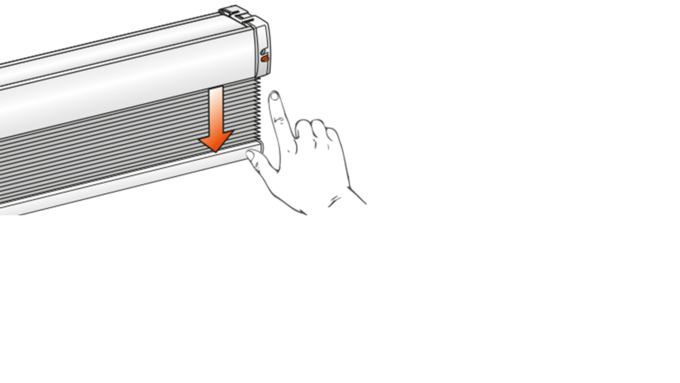

Lassen Sie die Motortaste los.

Bedienanleitung Motor: Einlernen loslassen

2.7

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

Bedienanleitung Motor: Neuer Sender

3. Laufrichtung überprüfen

Achtung: Das Ändern der Laufrichtung ist nur möglich, wenn der Motor das erste Mal angeschlossen wird, oder wenn die Endlagen zurückgesetzt wurden. Bevor Endlagen programmiert werden, sollte die Laufrichtung überprüft und, falls nötig, korrigiert werden. Wenn die Endlagen bereits eingestellt sind und die Laufrichtung geändert werden muss, setzen Sie in jedem Fall die Endlagen zurück, bevor Sie fortfahren.

3.1 Den Motor in den Programmiermodus bringen

3.1.1

Achtung: Schritte 3.1.1 und 3.1.2 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor: einlernen

3.1.2

Drücken Sie die [OPEN-Taste] auf der Fernbedienung.

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

3.1.3

Lassen Sie die Motortaste los.

Die LED an der Anlage leuchtet rot, um anzuzeigen, dass der Motor im Programmiermodus ist.

Bedienanleitung Motor: Einlernen loslassen

3.2 Überprüfen und bestätigen

3.2.1

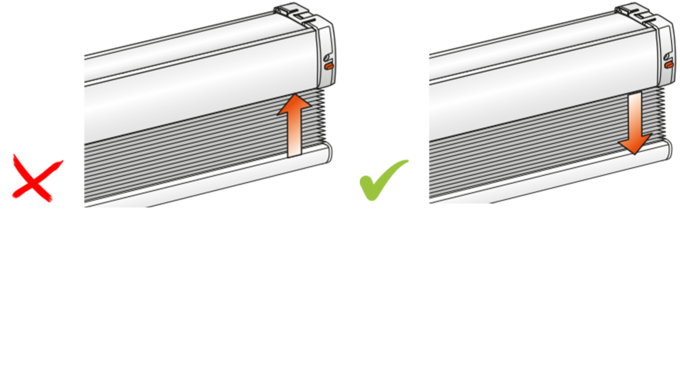

Drücken Sie die [linke Pfeiltaste], um die Laufrichtung zu prüfen.

Bedienanleitung Motor

3.2.2

A) Falls sich die Anlage aufwärts bewegt, drücken Sie sofort die [STOP-Taste].


B) Falls sich die Anlage hinunter bewegt, drücken Sie die [STOP-Taste] und fahren Sie mit Schritt 4.1.4 fort.

3.2.3

Halten Sie die Motortaste für eine Sekunde gedrückt, um die Laufrichtung zu ändern.

Die Anlage wird sich einmal kurz auf und ab bewegen, um anzuzeigen, dass die Laufrichtung geändert wurde.

Fahren Sie mit Schritt 4.1.4 fort.

Bedienanleitung Motor Laufrichtung

4. Endlagen einstellen

Grundsätzlich macht es keinen Unterschied, ob Sie mit der oberen oder unteren Endlage beginnen. In dieser Anleitung wird mit der oberen Endlage angefangen.

4.1 Obere Endlage

4.1.1

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor: einlernen

4.1.2

Drücken Sie die [OPEN-Taste].

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.1.3

Lassen Sie die Motortaste los.

Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.

Bedienanleitung Motor: Einlernen loslassen

4.1.4

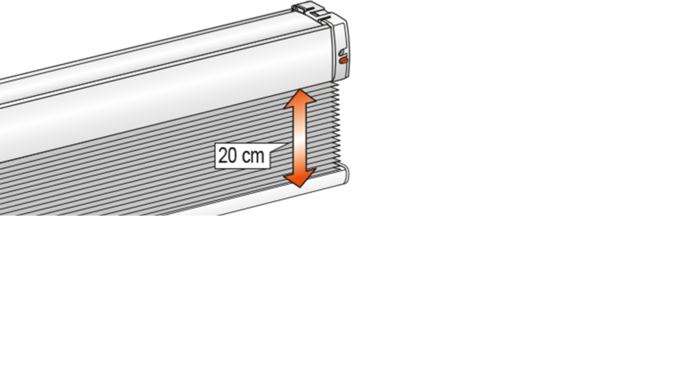

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten], um die Anlage auf etwa 20 cm unterhalb der Kopfschiene zu bringen.

Bedienanleitung Motor

4.1.5

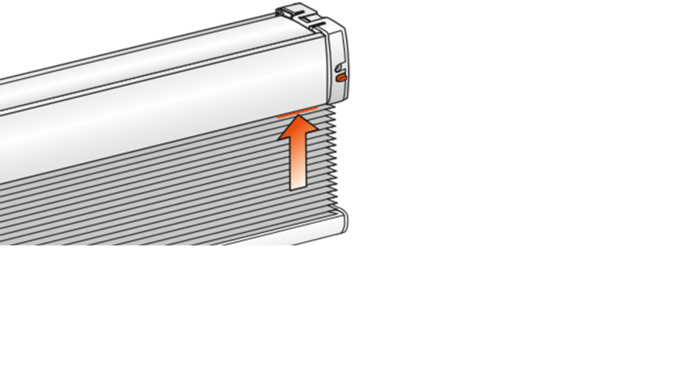

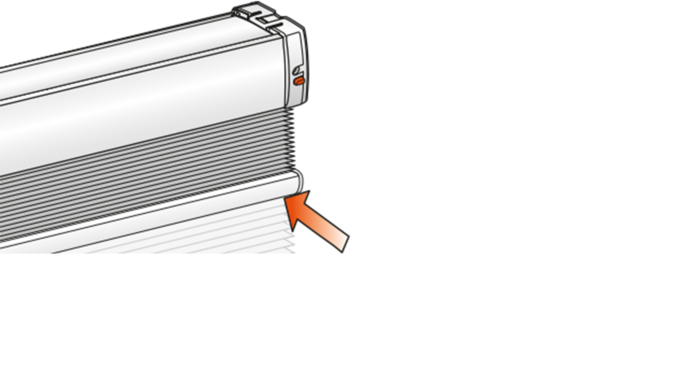

Benutzen Sie die [OPEN-Taste], um die Anlage bis an die Kopfschiene hochzufahren.

Der Motor wird dann anhalten, sobald die Kopfschiene von der Anlage berührt wurde.

Bedienanleitung Motor: Endlage einstellen

4.1.6

Bringen Sie die Anlage mit den [OPEN-][STOP-] und [CLOSE-Tasten] in die gewünschte obere Endlage.

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus.

Bedienanleitung Motor einstellen

4.1.7

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

So lange gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

Bedienanleitung Motor: Neuer Sender

4.1.8

Achtung: 4.1.8 und 4.1.9 müssen innerhalb von drei Sekunden durchgeführt werden!

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor: einlernen

4.1.9

Drücken Sie gleichzeitig die [OPEN-Taste].

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.1.10

Lassen Sie die Motortaste los.

Die LED erlischt.

Bedienanleitung Motor: Einlernen loslassen

4.1.11

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

Bedienanleitung Motor: Neuer Sender

4.1.12

Die obere Endlage ist eingestellt!

Anmerkung: Um die obere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.1.

Bedienanleitung Motor einstellen

4.2 Untere Endlage

4.2.1

Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

Halten Sie die Motortaste gedrückt.

Bedienanleitung Motor: einlernen

4.2.2

Drücken Sie gleichzeitig die [CLOSE-Taste] auf der Fernbedienung.

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.2.3

Lassen Sie die Motortaste los.

Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.

Bedienanleitung Motor: Einlernen loslassen

4.2.4

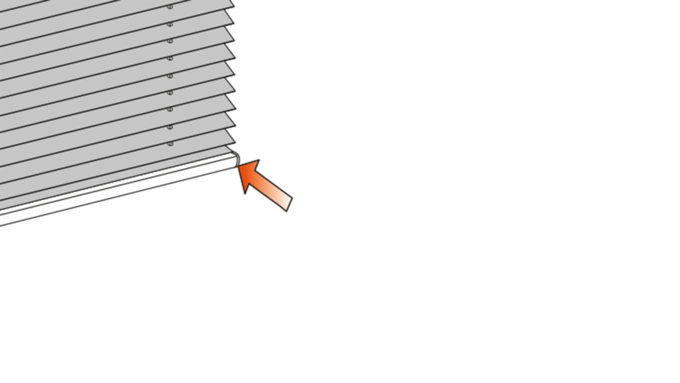

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten], um die Anlage auf die gewünschte untere Position zu bringen.

4.2.5

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus!

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

Bedienanleitung Motor: Neuer Sender

4.2.6

Achtung: 4.2.6 und 4.2.7 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Bedienanleitung Power View

4.2.7

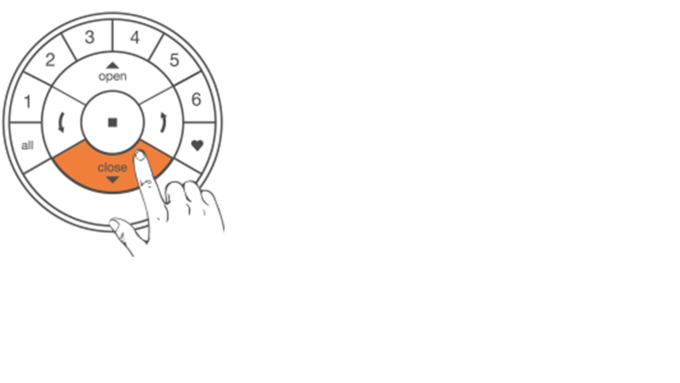

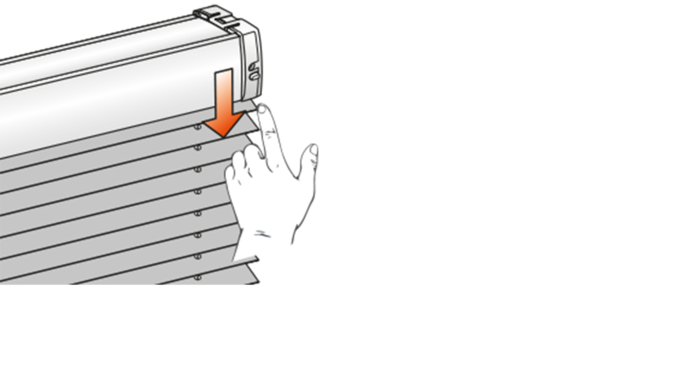

Drücken Sie die [CLOSE-Taste].

Die Anlage wird sich einmal kurz auf und ab bewegen.

Bedienanleitung Motor

4.2.8

Lassen Sie die Motortaste los.

Die LED erlischt.

Bedienanleitung Power View

4.2.9

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

Bedienanleitung Motor: Neuer Sender

4.2.10

Die untere Endlage ist eingestellt!

Anmerkung: Um die untere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.2.

5. Netzwerk zurücksetzen

Der folgende Ablauf löscht alle Netzwerkdaten, die im Motor gespeichert sind, inklusive der Netzwerk-ID und der Kanalzuteilung. Die Endlagen werden dadurch nicht gelöscht. Durch das Zurücksetzen der Netzwerkdaten wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.

5.1

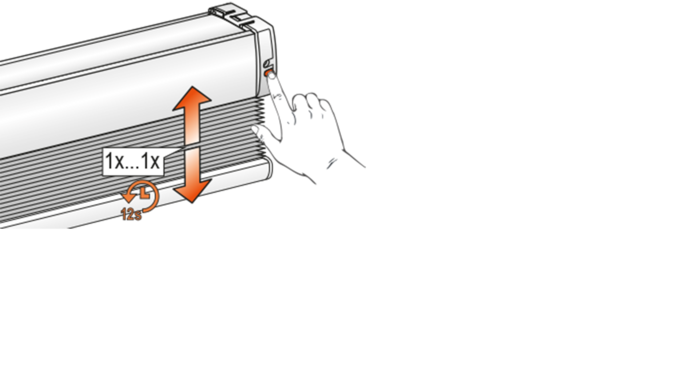

Halten Sie die Motortaste für 12 Sekunden gedrückt.

Die Anlage wird sich einmal kurz nach sechs und ein zweites Mal nach 12 Sekunden bewegen.

Bedienanleitung Power View

5.2

Lassen Sie die Motortaste nach der zweiten kurzen Bewegung der Anlage los.

Die Netzwerk-ID und Kanalzuteilungen sind gelöscht.

Bedienanleitung Motor: Einlernen loslassen

6. LED Motorkontrollleuchte

Die Motorkontrollleuchte zeigt den Motorenstatus an. Die Leuchte kann ROT oder GRÜN leuchten. Hier ist ein Überblick über die möglichen Kombinationen.

LED blinkt nach Anschalten
LED blinkt nach Reset
LED blinkt während des Akkubetriebs
Weitere Blinksignale
Bewegungssequenzen

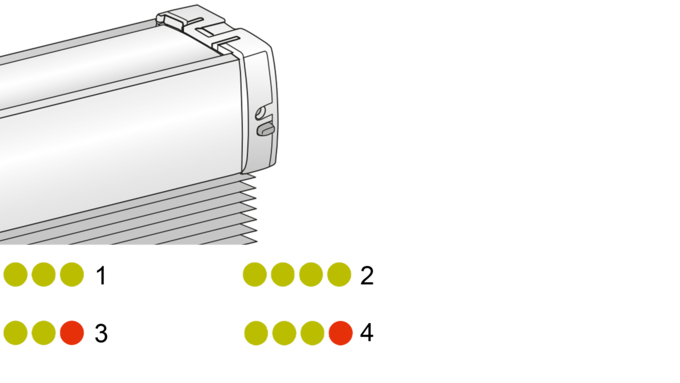

LED blinkt nach Anschalten







Plissee Anzeigenleuchte blinken

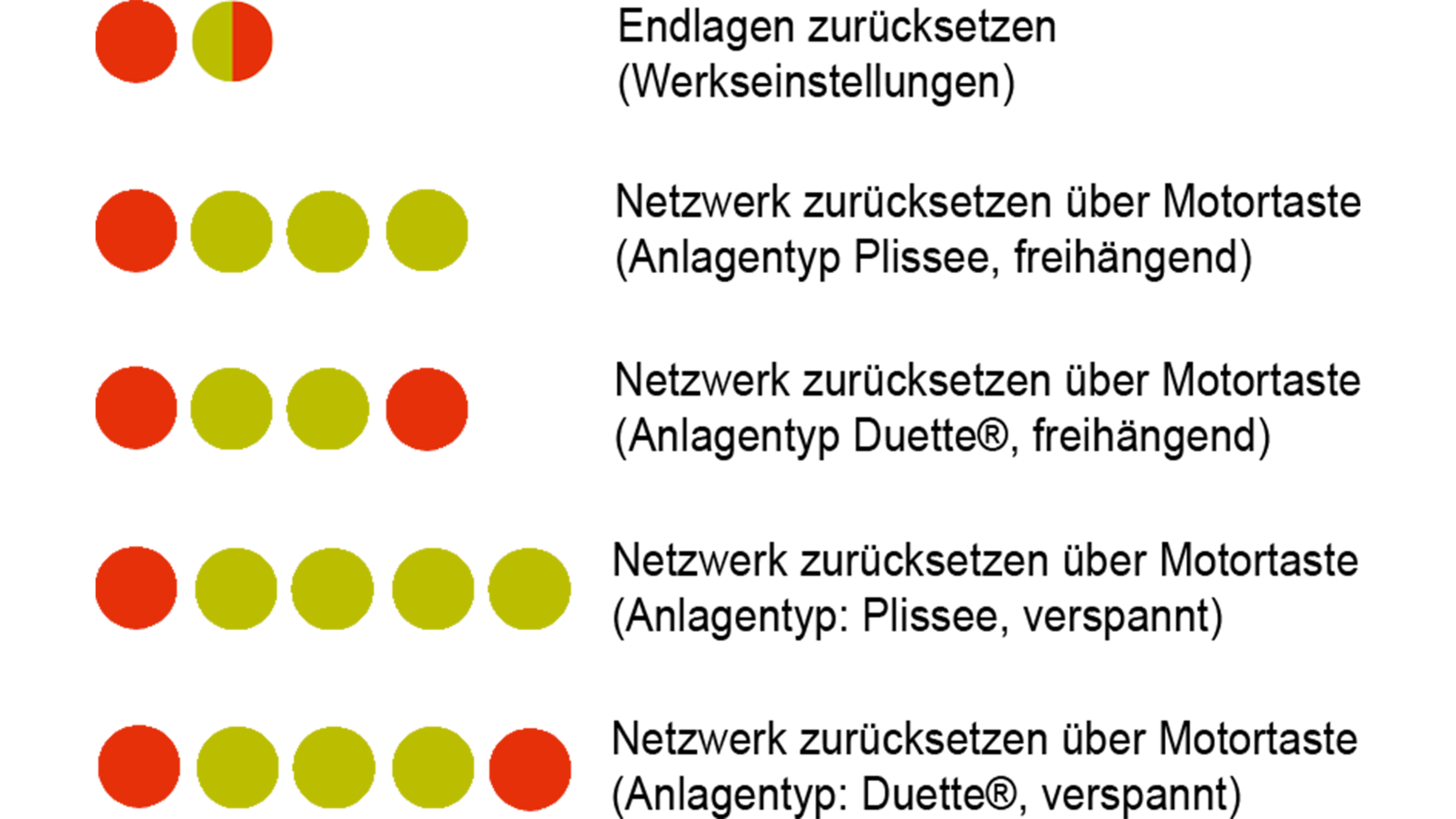

LED blinkt nach Reset





Plissee LED blinkt nach Reset

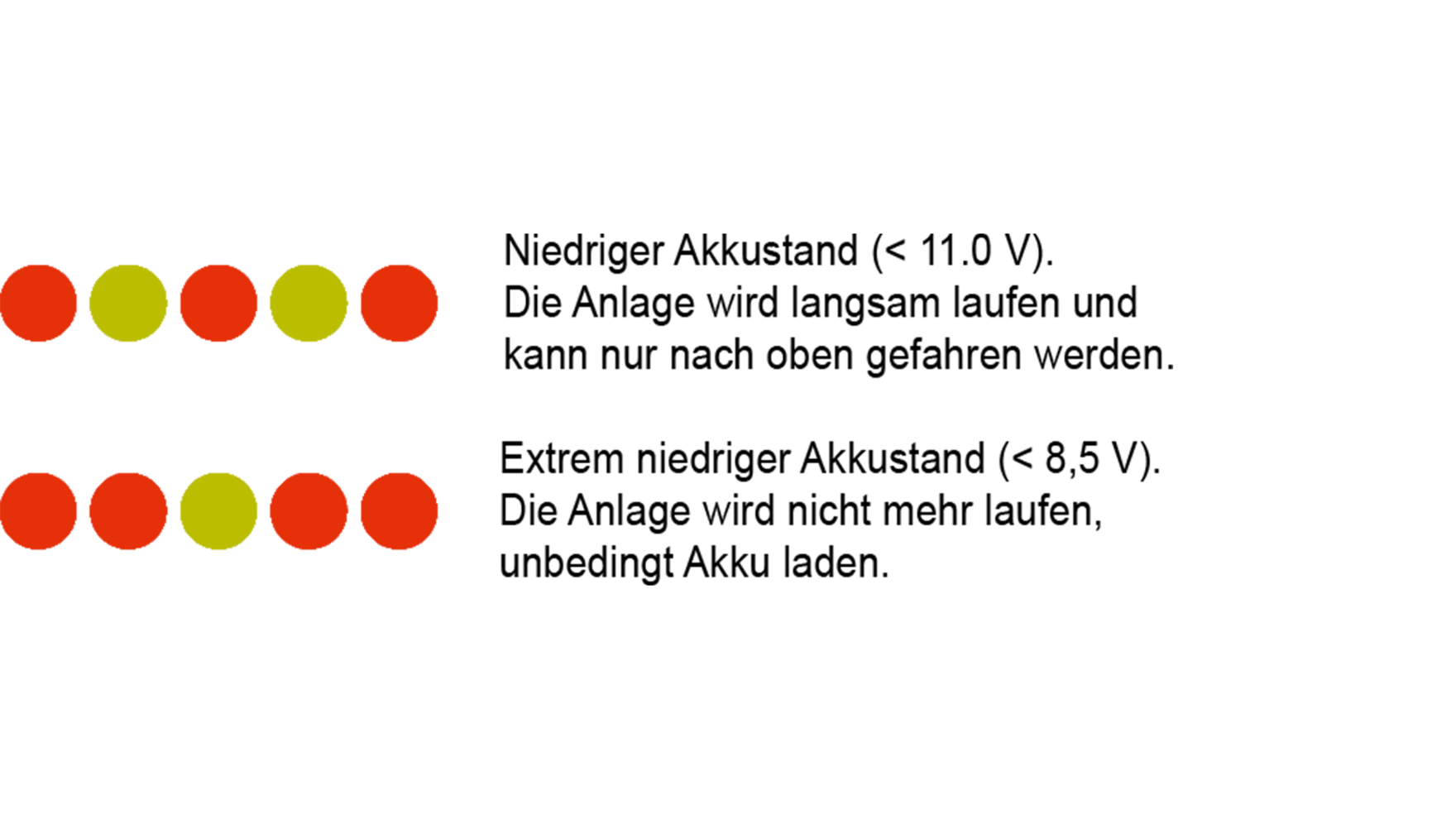

LED blinkt während des Akkubetriebs





Bedienanleitung für LED Anzeigen

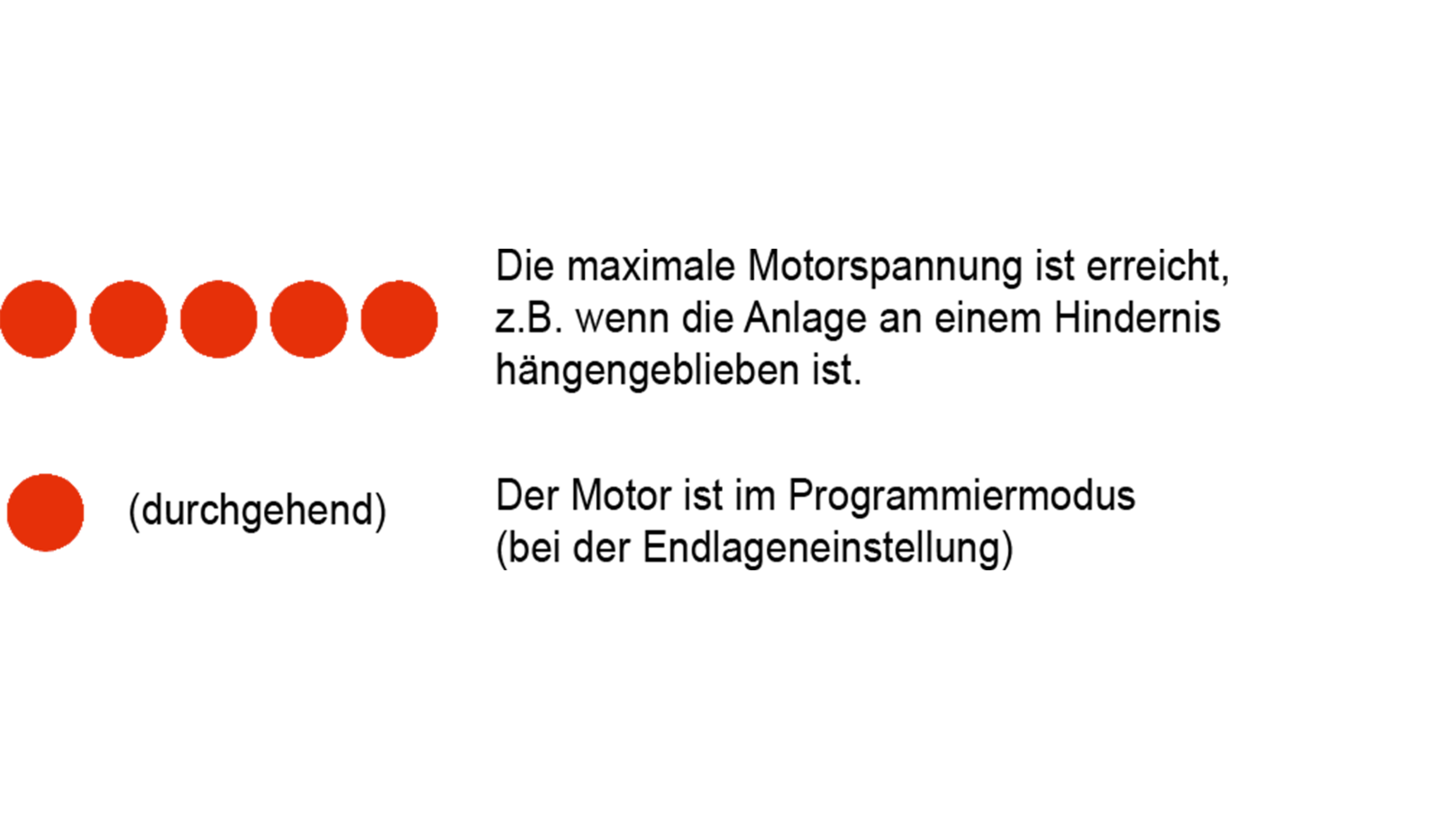

Weitere Blinksignale





Blinksignale Motor

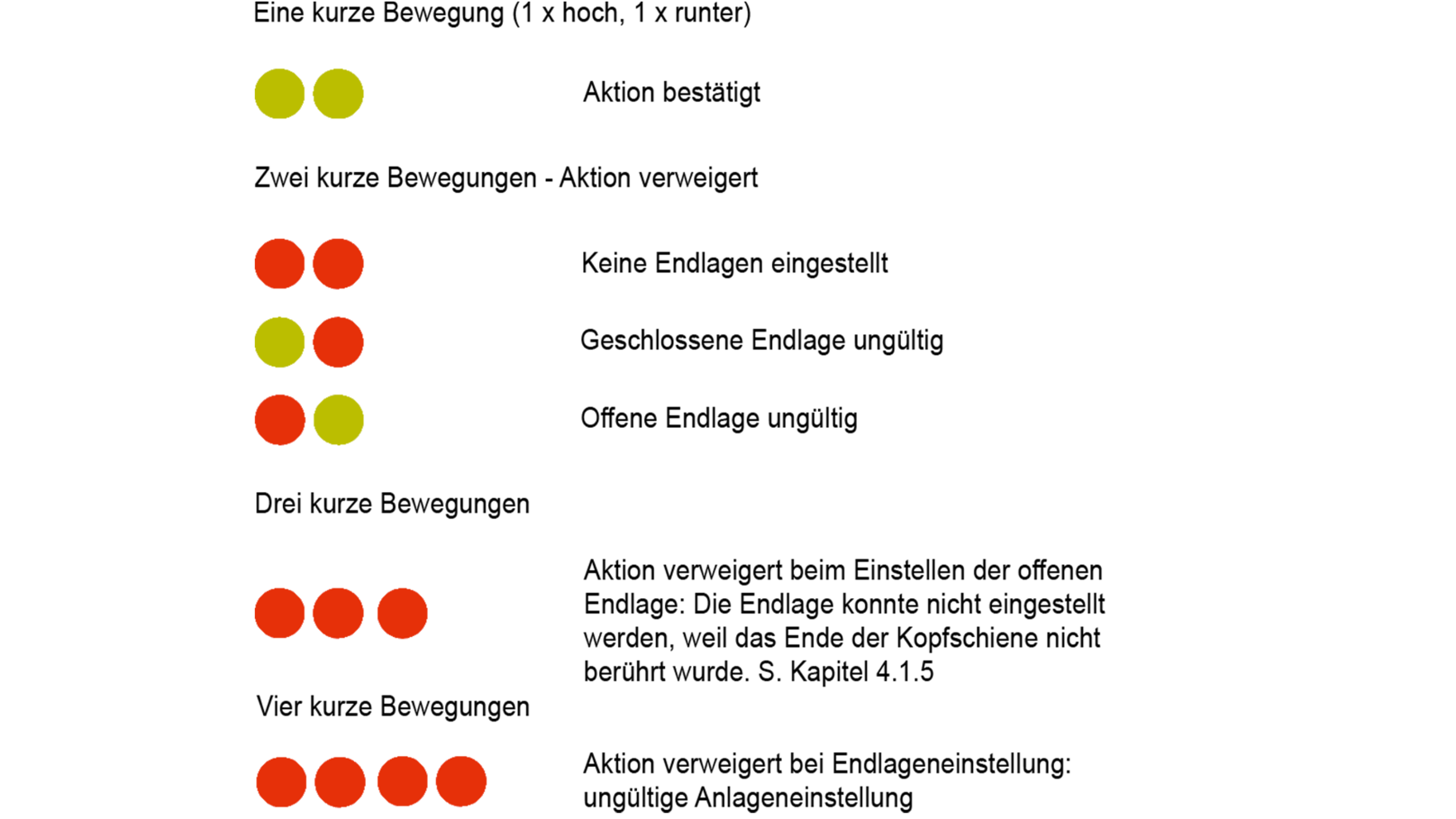

Bewegungssequenzen





Bewegungssequenz
